球籠萬向軸

球籠萬向軸是采用滑動傳動用于高速傳動的聯軸器。

球籠萬向軸是通過球籠外環和星形內環分別與主、從動軸相聯，傳力鋼球的中心都位于通過聯軸器中心的平面內，并裝在由球形外環和星形內環外球面凹槽組成的滾道中，兩個球面的中心與萬向聯軸器的中心重合，為了保證所有鋼球中心都在兩軸軸線間夾角的平分面上，鋼球裝于球籠內，從而保證了聯軸器主、從動軸之間的夾角變化時，傳力點能始終位于夾角的平分線上，因此，球籠式萬向聯軸器主、從動軸間的傳速得以保持同步。

球鉸柱塞式萬向聯軸器球鉸柱塞式萬向聯軸器是新型萬向聯軸器，它是由傳力臂副和接盤構成，接盤有兩件，盤面上開有若干也或槽，用于聯接傳力臂副和軸承等部件，在兩接盤間用三個以上相同傳力臂副聯接，并均勻分布在接盤的同一半徑上。每個傳力臂副均為伸縮式，并由限位件8進行調 定位。傳力臂副包括有球臂5和傳力臂2，將傳力臂用螺栓1安裝在一個接盤的孔或槽內，球臂安裝在另一個接盤的孔或槽內。球臂和傳力臂之間通過球頭和臼座聯接。臼座外有臼形壓蓋4定位。

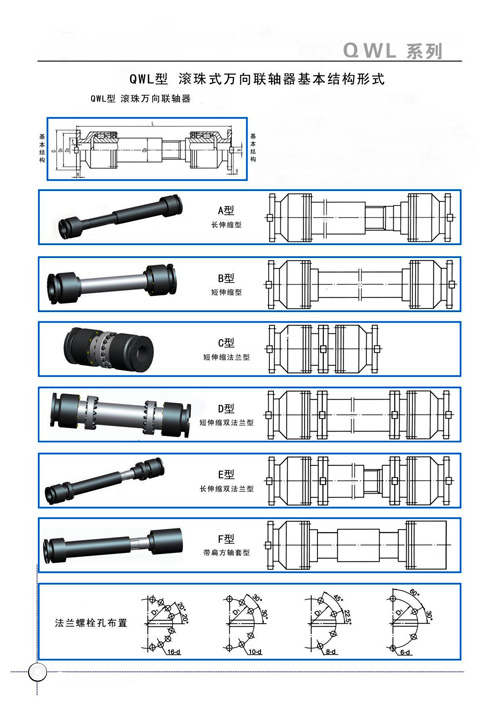

球籠萬向軸的特點

傳動方式可采用滑動傳動，也可采用滾動傳動。采用滑動傳動時，為了緩沖和減振，在球臂和傳力臂上安裝有聚合物緩沖套3。當采用滾動傳動時，則在球臂和傳力臂上將原裝有的緩沖套3改裝為滾動件，同時，在球頭和臼座之間亦將原裝有的緩沖墊改為滾動件，以適應剛性傳動的需要。

球鉸柱塞式萬向聯軸器與十字軸式萬向聯軸器相比較有以下特點：

1. 具有緩沖、減振性能，可降低噪聲，自動循環潤滑；

2. 在相同回轉直徑和傾角下，可提高0.5～1倍的承載能力；

3. 同步性好，即使單球鉸柱塞式萬向聯軸器也可保證同步性；

4. 軸向 x，徑向 y初償量均較大，尤其是軸向 x無需外聯花鍵即可實現；

5. 結構新穎，質量輕，工藝性好，易于批量生產，降低成本；

6. 工作可靠，裝拆方便，便于維護，使用壽命長，不僅是低速重載和常規轉速工況軸系

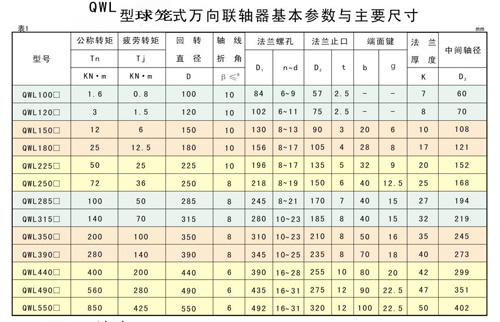

球籠萬向軸部件應用

傳動的通用部件，而且也可用于高速傳動。該萬向聯軸器適用范圍廣泛，尤其是適合于大傾角、徑向尺寸受限制工況條件的軸系傳動。
